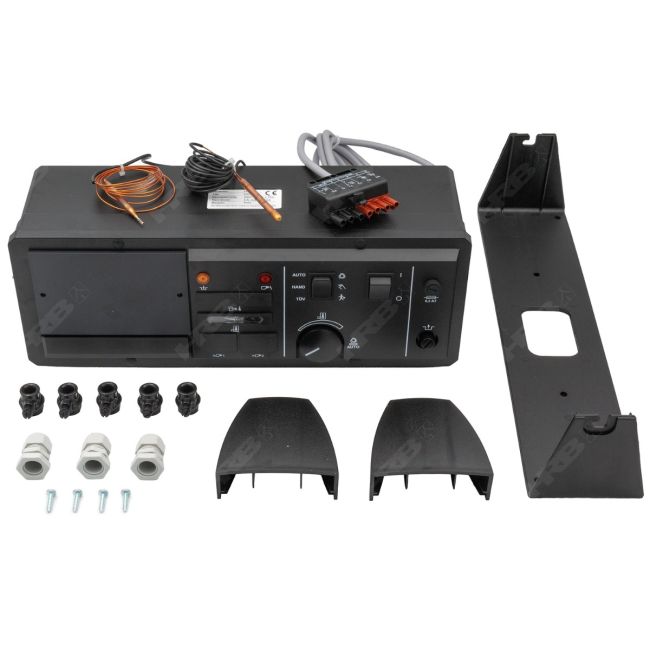

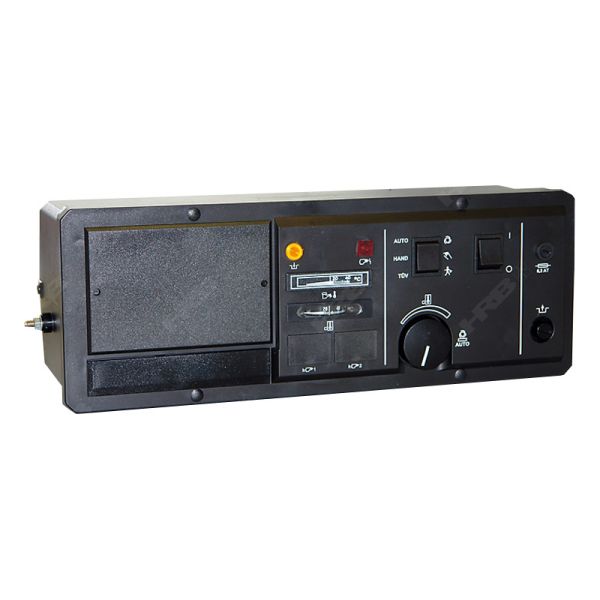

Aufbauschaltfeld mit Montagebügel für Theta-Regelungen

(Lieferung erfolgt ohne Regelung)
Zum Neuaufbau oder Austausch von kompletten Regelungseinheiten am Heizkessel als komplettes Kesselschaltfeld.
Mit schwenkbarem Montagebügel, zum einfachen Anschluss ist eine Geräteplatine komplett vormontiert. Die Aus- und Eingänge sind auf der Rückseite über Klemmverbindung schell und einfach herzustellen. Kesselbetrieb ist auch ohne Regelung, durch einen Notbetriebsstecker (im Lieferumfang enthalten) möglich.

Passend durch Kabelsatz (bitte separat bestellen) für folgende Regler:

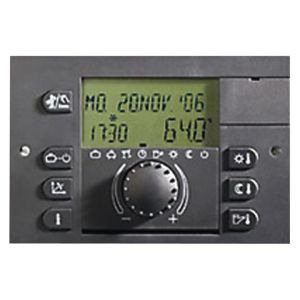

Theta 2 B, Theta 23 B, Theta 233 B

Ausstattung:
- Netzschalter
- Betriebswahlschalter Automatik - Hand - TÜV
- Kesseltemperaturregler einstellbar von 8°C bis 94°C
- Sicherheitstemperaturbegrenzer STB 110°C fest eingestellt und durch Schutzkappe abgesichert
- Anzeigeleuchten für Brennerstörmeldung und Übertemperaturstörung
- Heizkesselwassertemperaturanzeige

Technische Daten:
- Netzspannung: 230 V / 50 Hz
- Gerätesicherung: 6,3 A träge
- Gehäusematerial: ABS

Maße:
Breite mit Bügel: 492 mm
Breite ohne Bügel: 422 mm
Höhe mit Bügel: 187 mm
Höhe ohne Bügel: 154 mm
Tiefe mit Bügel: 180 mm
Tiefe ohne Bügel: 160 mm
Brennerkabel: 2200 mm lang
Fühler Temp.-Anzeige: 2000 mm lang, 6,5 mm Ø
Fühler Kesselregler: 2000 mm lang, 6,5 mm Ø
Fühler STB: 2000 mm lang, 6,5 mm Ø

Kabelsatz bitte separat bestellen (A-Nr. 300961).
