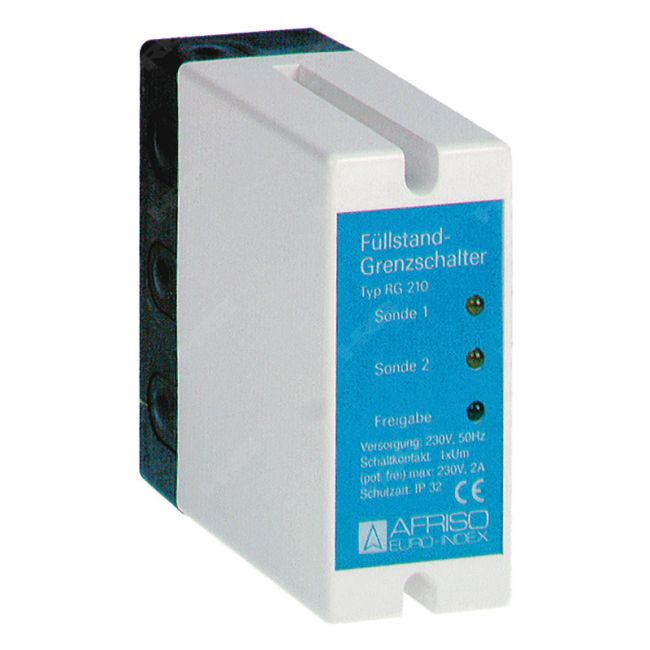

Afriso RG 210, Mini-Max-Regler Füllstandsregler

Füllstandregler auf Kaltleiterbasis mit umschaltbaren Funktionen:
- Füllstandgrenzschalter (1 Sonde)
- Füllsteuerung (2 Sonden)
- Entnahmesteuerung (2 Sonden)
Einsetzbar für elektrisch leitende und nichtleitende Flüssigkeiten, die nicht dickflüssig oder anhaftend sind: Heizöl, Diesel, Emulsionen, Wasser, nicht aggressive Medien.

Füllstandgrenzschalter mit 1 Sonde:
Eintauchen bzw. Austauchen bewirkt Relaisumschaltung. Bei Einstellung des Schaltpunktes ist zu beachten, dass die Aufheizzeit des Kaltleiters je nach Umgebungstemperatur 5 bis 60 Sekunden beträgt.

Füllsteuerung mit 2 Sonden:
Inneren Schalter auf „Füllen“ stellen. Relaiseinschaltung bei aufgeheizter Min-Sonde. Abschaltung durch Eintauchen der Max-Sonde.

Entahmesteuerung mit 2 Sonden:
Inneren Schalter auf „Leeren“ stellen. Relaiseinschaltung bei eingetauchter Max-Sonde. Abschaltung nach ausgetauchter, aufgeheizter Min-Sonde.

Technische Daten:
Temperatureinsatzbereich: Medium: -25°C bis +55°C
Umgebung: -10°C bis +55°C

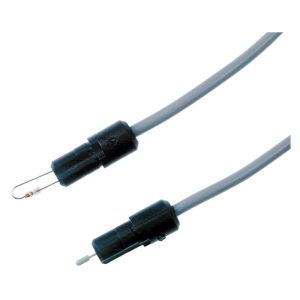

Sonde: Kaltleitersonde Typ 937, Kabellänge 3 m, Prozessanschluss G1
Versorgungsspannung: AC 230 V, Leistungsaufnahme: 12 VA
Relaiskontakt (Ausgang): 1 Umschalter potentialfrei
Gehäuse: Steckgehäuse, IP 30 (EN 60529), B x H x T: 50 x 110 x 110 mm
